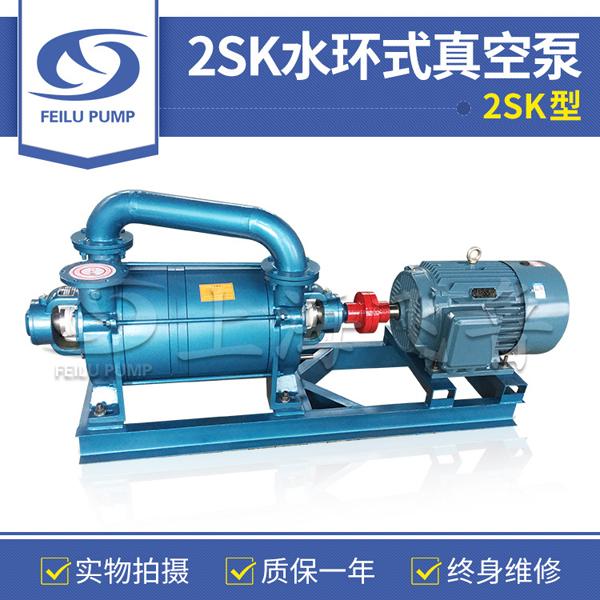

2SK型水環式真空泵及2SK-P1系列兩級水泵真空泵-大氣噴射泵機組是我廠根據行業標準JB/I7255-94《水環式真空泵和水環壓縮機型式與基本參數》之規定發展的真空泵及真空機組，具有真空度高，在高真空區間抽速大以及結構緊湊、使用可靠、裝拆方便等特點。機組是由兩級水環真空泵和一級大氣噴射泵組成，用戶根據需要可單獨使用兩級水環真空泵。
2SK水環式真空泵相當于2臺SK系列水環真空泵串聯使用。
因SK系列水環真空泵只能達到-700mmHg的極限真空度，為達到較高真空及高真空下的較大抽氣速率，20世紀80年代國內開發了2SK水環式真空泵。
隨著2BV及2BE1系列新一代節能型產品的出現，2SK系列將逐漸被取代。
2SK－P1系列兩級水環真空泵－大氣噴射泵機組主要工作在絕壓10~50mmHg下，但其在高真空區效率較低，如需長期運行可選用羅茨水環真空機組，如此可獲得高真空區抽氣最佳效率。
兩級水環真空泵或機組是用來抽吸空氣或其它不溶于水，不含固體顆粒、無腐蝕性的氣體，以便在密閉容器內形成一定的真空度，最適宜于輕紡、食品、冶金、化工等工業部門用于真空蒸發、真空濃縮、真空回潮、真空干燥、真空冶煉等工藝過程。
2SK型水環式真空泵工作原理如圖一所示，葉輪偏心地裝在泵體內，當葉輪旋轉時，水受離心力的作用向四周甩出，在2SK型水環式真空泵體內壁與葉輪之間形成旋轉液環。水環上部內表面與葉輪輪轂相接觸，當葉輪沿順時針方向轉動時，在前半轉的過程中，水環內表面逐漸與輪轂脫離，相鄰兩葉片之間所形成的空腔逐漸增大，被抽氣體通過泵進氣管，經月牙形吸氣孔不斷被吸入空腔內；后半轉的過程中，水環內表面逐漸與輪轂接近，兩相鄰葉片之間空腔逐漸縮小，氣體被壓縮，因而壓力不斷增加，當壓力增加到大于外界壓力時，氣體被排出，從而不斷地抽走密封容器的氣體，使其形成一定的真空。

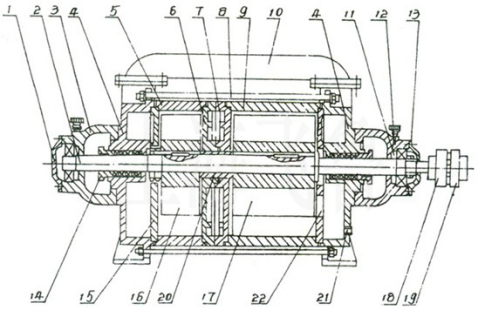

圖二：抽氣量1.5m3/min（2SK—1.5）以上兩級水環泵結構圖
1、后軸承壓蓋 2、軸 3、軸承架 4、前后端蓋 5、短泵體 6、中間壁（B） 7、中間壁（A） 8、拉緊螺栓 9、長泵體 10、連通管 11、調整墊 12、油杯 13、前軸承壓蓋 14、填料壓蓋 15、后蓋園盤 16、短葉輪 17、長葉輪 18、泵聯軸器 19、電機聯軸器 20、軸套 21、進水孔 22、前蓋園盤
|
型號 |
抽氣量
(m3/min)
|
極限真空度
(MPa)
(毫米汞柱)
|
功率
KW
|
泵轉速
r.p.m
|
供水量
(L/min)
|
口徑
(mm)
|
泵總重
(KG)
|
建議替代
產品型號
|
||
|
最大 |
吸入壓力為
-0.093MPa
-700mmHg時
|
|
|
|
|
進 |
出 |
|
|
|
|
2SK-1.5 |
1.5 |
0.9 |
-0.098
(-735)
|
4 |
1440 |
10-15 |
40 |
40 |
200 |
2BV5110 |
|
2SK-3 |
3 |
2 |
7.5 |
1440 |
15-20 |
40 |
40 |
260 |
2BV5111 |
|
|
2SK-6 |
6 |
4 |
15 |
1460 |
25-35 |
50 |
50 |
460 |
2BV5131 |
|
|
2SK-12 |
12 |
8 |
22 |
970 |
40-50 |
100 |
100 |
850 |
2BE 202 |
|
|
2SK-20 |
20 |
14 |
45 |
740 |
60-80 |
125 |
125 |
1550 |
2BE252-660 |
|
|
2SK-30 |
30 |
20 |
55 |
710 |
60-80 |
125 |
125 |
1800 |
2BE 253-660 |
|
注：1、表中所列性能指標指下列規定條件下的性能指標：①大氣壓力0.1013Mpa(760mmHg) ②進水溫度15℃ ③吸入空氣溫度20℃ ④空氣相對濕度70%。
2、2SK型水環式真空泵供水量為吸入壓力-0.05Mpa(-400mmHg)時的數值，極限真空時可大于此值。
3、2SK型水環式真空泵性能允差±10%。
4、吸氣壓力為-0.093MPa時抽氣量為加電磁閥控制大氣泵時的抽氣量。

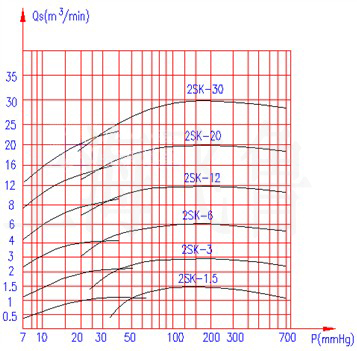

該性能曲線是在吸入介質為20℃的飽和空氣，工作液溫度15℃，排氣壓力1013mba的狀態下得到的。性能允許差±10%，圖中左側為配用大氣噴射器的性能曲線。
|
故障 |
原因 |
解決方法 |
|
抽氣量不夠 |
1、間隙過大 |
1、調整間隙 |
|
|
2、填料處漏氣 |
2、壓緊或更換填料 |
|
|
3、水環溫度高 |
3、增加供水量 |
|
|
4、管道系統漏氣 |
4、擰緊法蘭螺栓，更換墊片或補焊裂紋等。 |
|
真空度降低 |
1、管道系統方面 |
|
|
|
①法蘭聯接處漏氣 |
1、①擰緊法蘭螺栓或更換墊片 |
|
|
②管道有裂紋 |
②焊補或更換 |
|
|
2、水環泵方面 |
|
|
|
①填料漏氣 |
2、①壓緊填料更換新填料 |
|
|
②葉輪與側蓋間隙過大 |
②更換墊片調整間隙 |
|
|
③水環發熱 |
③降低供水溫度 |
|
|
④水量不足 |
④增加供水量 |
|
|
⑤零件摩擦發熱，造成水環溫度升高 |
⑤調整或重新安裝 |
|
振動或有響聲 |
1、地腳螺栓松動 |
1、擰緊地腳螺栓 |
|
|
2、泵內有異物研磨 |
2、停泵檢查取出異物 |
|
|
3、葉片脫落 |
3、更換葉輪 |
|
|
4、氣蝕 |
4、打開吸入管道閥門 |
|
軸承發熱 |
1、潤滑油不足 |
1、檢查潤滑情況、加油 |
|
|
2、填料壓的過緊 |
2、適當松開填料壓蓋 |
|
|
3、沒供密封水或不足 |
3、供給密封水或增加水量 |
|
|
4、軸承或軸或軸承架配合過緊，使?jié)L珠與內外圈間隙過小，發生摩擦。 |
4、調整軸承與軸或軸承架的配合 |
|
起動困難 |
1、長期停機后，泵內生銹 |
1、用手或特制工具轉動葉輪數次 |
|
|
2、填料壓緊 |
2、檸松填料壓蓋 |
|
|
3、葉輪與泵體發生偏磨 |
3、重新安裝并調整 |
